Uninterrupted and reliable detection and tracking of incursions on the airside
Detect and track unlimited targets on both perimeter sides with our radar-based ground surveillance solution, easily integrating with other systems for enhanced security.
A 21. században a tengeri forgalom növekedése a kikötőkben és más vízi utakon rávilágít arra, hogy a hajóforgalmi szolgálat (VTS) hatékonyságának javítása érdekében sürgősen szükség van a nagy felbontású radarok használatára.
A kishajók és az egyre gyorsabb hajók növekvő jelenléte, valamint a célpontok pontos elkülönítésének és a dinamikus veszélyhelyzetek felismerésének követelménye miatt a hagyományos radarrendszerek (X-sávú és S-sávú radarok) nehezen tudnak lépést tartani. Ennek eredményeképpen a helyzetfelismerés és a válaszadás hatékonysága a VTS-műveleteken belül veszélybe kerül. E kihívások leküzdése érdekében szükség van a W-sávban (76-77 GHz) működő nagy felbontású tengeri radarok integrálására, amelyek kiegészítik a hagyományos tengeri radarokat, és nagy felbontású észlelést biztosítanak minden időjárási körülmények között.
A nagy hatótávolságú radarérzékelők régóta a hajóforgalmi szolgáltatások alapjai, és kulcsfontosságú adatokat szolgáltatnak a forgalomirányítástól a kikötői biztonságig terjedő különféle alkalmazásokhoz. A hagyományos radarrendszerek gyakran dedikált telepítési és szerelési struktúrákat igényelnek, beleértve a tornyokat és a rögzített pozíciókat, amelyek telepítése költséges és időigényes lehet. A W-sávú radarok viszont sokkal kisebbek, és sokkal kevesebb infrastrukturális többletterhelést igényelnének.
Míg az X-sávú radarok nagy hatótávolságú észlelési képességeket kínálnak, gyakran feláldozzák a felbontást ezért a nagy hatótávolságért. Ez a kompromisszum a megoldásban korlátozhatja hatékonyságát olyan forgatókönyvekben, ahol a finom részletek kulcsfontosságúak, például zsúfolt vízi utakon, ahol elengedhetetlen a célpontok szétválasztása a zsúfolt terekben. Következésképpen ez a korlátozás akadályozhatja hasznosságát olyan alkalmazásokban, mint a kikötők és a belvízi utak: hiány van az érzékelési képességekben.
A W-sávú radar egy új érzékelési technika, amely ötvözi az X-sávú tengeri radarokra jellemző hatótávolságot és megbízhatóságot a pontos az alternatív érzékelő megoldások, például a lidar- és kameraalapú rendszerek által szolgáltatott adatok. Navtech Radar alkalmazza a címet. W-sávú radartechnológiája piacvezető megoldásainak részeként. Néhány hullámhosszal millimeters, Navtech’s érzékelői kiváló felbontást érnek el, lehetővé téve a fejlesztők számára, hogy kis objektumokat, valamint egymáshoz közel lévő, különálló célpontokat is észleljenek. A Navtech radarjaira jellemző nagy felbontás lehetővé teszi a kis hajók és emberek felderítését akár 3 km-es távolságig. A radarok egyszerre adattakarékosak és információgazdagok: a radarok képesek figyelje meg a adásonként több objektumot és azok helyének meghatározását. Navtech Radar az elmúlt években radar megoldásokat terveztek 25 évek óta és ezt a tapasztalatot alkalmaztuk annak érdekében, hogy ez a technológia kompakt és megfizethető legyen.
Navtech Radar77 GHz W-sávú radarjai fokozzák a tudatosságot azáltal, hogy lehetővé teszik az olyan kockázatok korai észlelését, mint például a közeli hajótalálkozások, az útvonaleltérések és az AIS nélküli hajók. Ez a képesség lehetővé teszi időben történő beavatkozás a kockázatok csökkentése és a hajóforgalom optimalizálása érdekében, jelentősen növelve a forgalom nyomon követésének hatékonyságát a VTS területeken.
További előnyök:

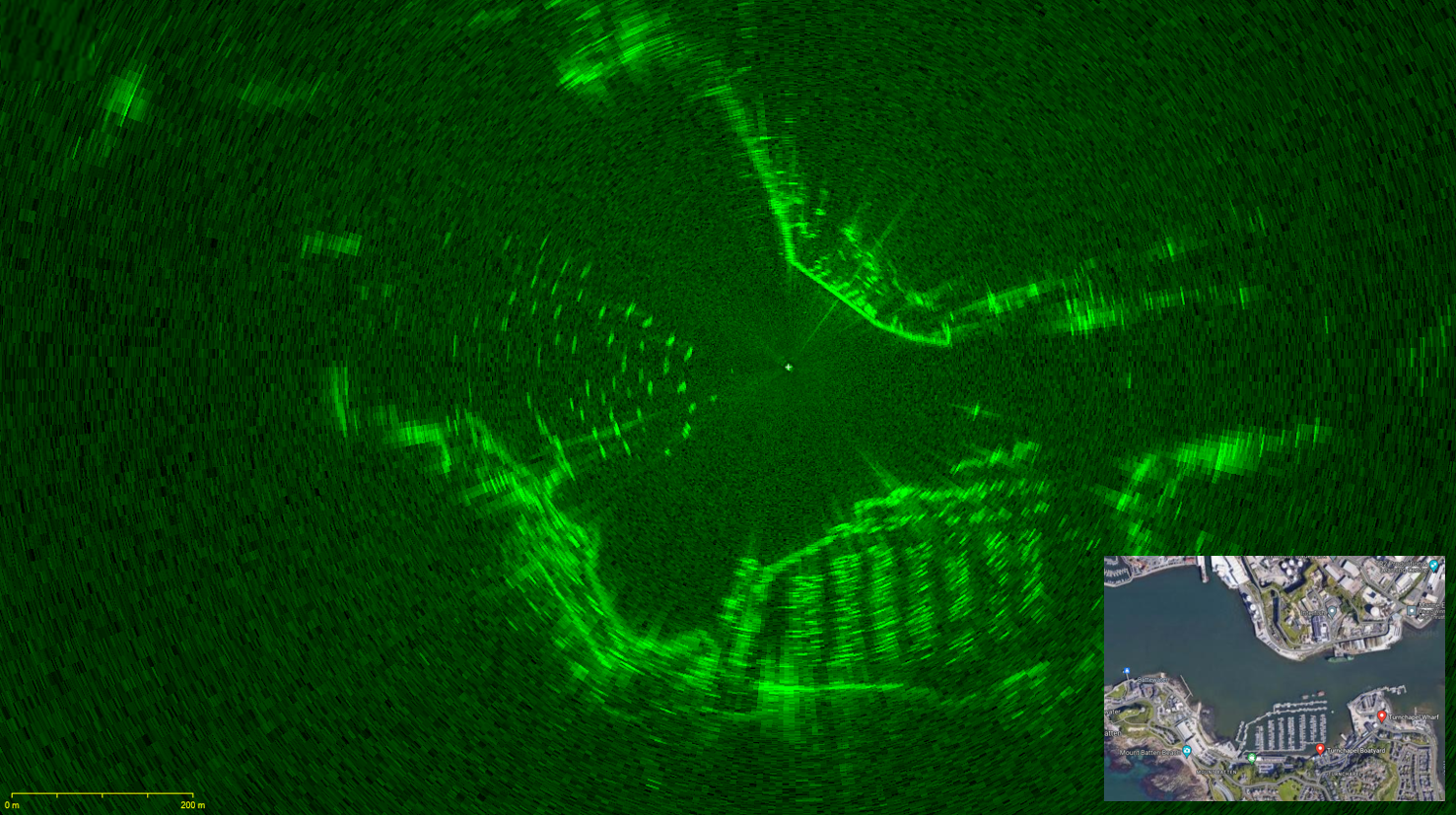

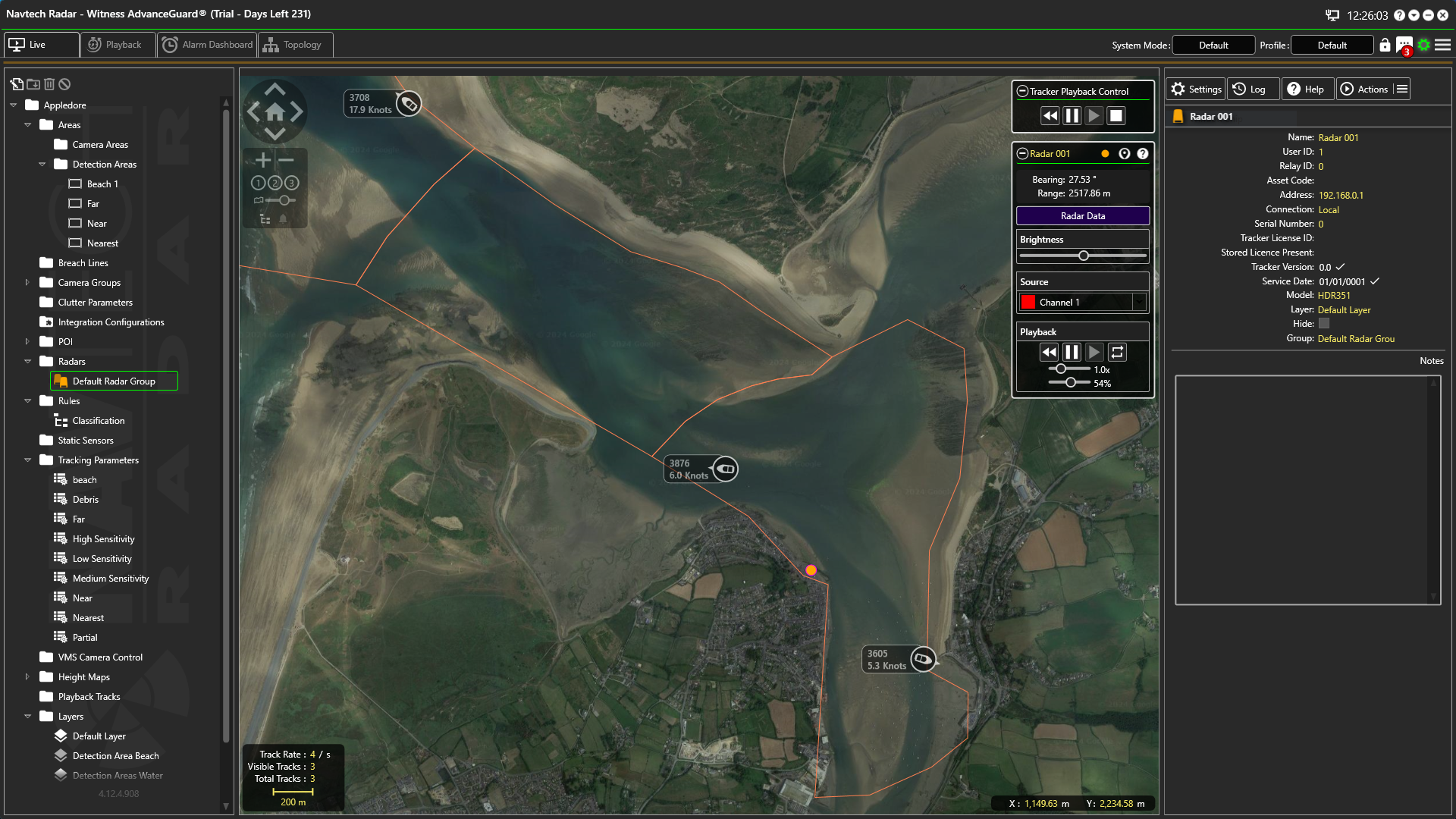

Navtech belső kísérletet végzett a W-sávú radar VTS-alkalmazásban való használatának értékelésére. A kísérletet az Egyesült Királyságban, a Devon állambeli Appledore-ban végezték a Navtech 77 GHz W-sávú radarjával, amelyet dagálykor 6 méterrel a vízszint fölé szereltek. Két objektumot választottak ki Értékelje a radar három teljesítményképességét: kis célpontok észlelését, célelkülönítését és észlelési távolságát.

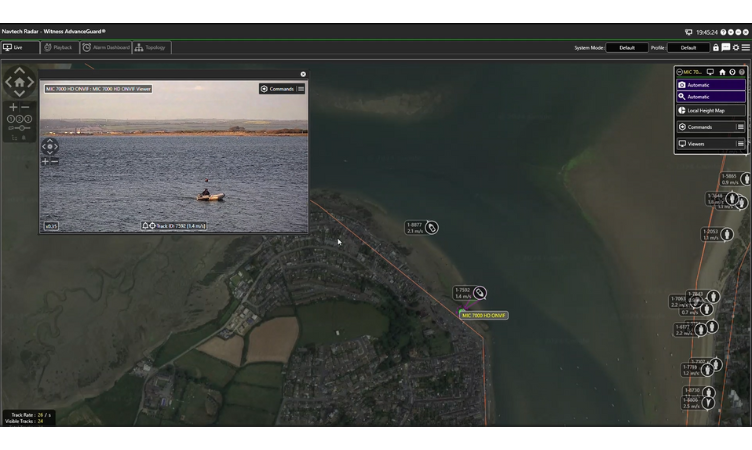

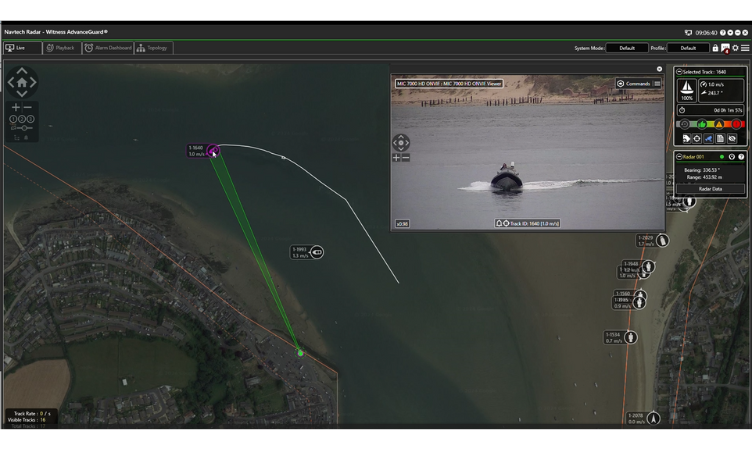

Fig 1: Detection and tracking of an 8m rib vessel travelling at 30 knots while changing course. The target is first identified using the high-resolution radar, which is integrated with a PTZ camera for classification within our AdvanceGuard solution

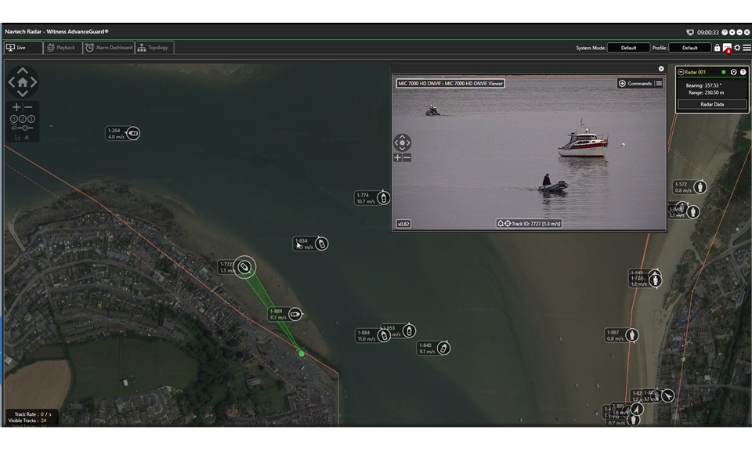

Fig 2: A combination of a 2m tender and 8m rib was used to evaluate target separation. This clearly demonstrates Navtech Radars can be used effectively for target separation of small vessels without AIS.
Fig 3: A combination of a 2m tender and 8m rib was used to evaluate target separation. This clearly demonstrates Navtech's radars can be used effectively for target separation of small vessels without AIS.
Ez a kísérlet bebizonyította, hogy a Navtechnagy felbontású W-sávú radarja képes javítani a VTS-alkalmazások hatékonyságát, különösen az összetett kikötőkben és a zsúfolt vízi utakon.
Navtech Radar most olyan partnereket keres a tengerészeti iparban, akik hajlandóak együttműködni a radarérzékelőnkkel a kis tárgyak észlelésére, a célpontok elkülönítésére és a gyorsan mozgó tárgyak észlelésére irányuló koncepcióvizsgálatokban.
